Kleiner Panzerbefehlswagen





Ausführung

A „1 Kl A“



B „2 Kl B“

Sd. Kfz. 265

C „3 Kl B“





Hersteller:



DAIMLER-BENZ



Stückzahl:

184

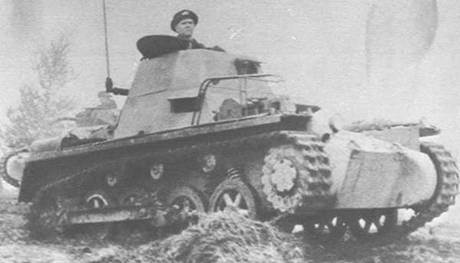

Aufgrund des hoch liegenden

Leitrad kann man erkennen, dass

dieser kleine Panzerbefehlswagen

auf der Basis des Panzer I Aus-

führung B gebaut wurde.































Kleiner Panzerbefehlswagen (Sd. Kfz. 265)

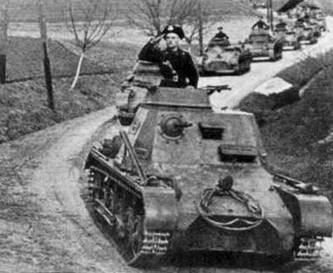

Ein Kleiner Panzerbefehlswagen auf der Wanne des Panzer I Ausführung A.



Klasse:

Führungsfahrzeug  (Daten für B-Fahrgest.)

Bewaffnung:



1x 7,92 mm MG 34



Besatzung:

3

Kampfgewicht:

5,88 Tonnen

Motor:

Leistung:

6 Zylinder MAYBACH NL 38 TR

100 PS

Hubraum:

3.791 ccm

Kühlung:

Wasser

Leistungsgewicht:

17,01 PS/ Tonne

Reichweite:

Straße:

170 km



Gelände:

115 km

Kraftstoffvorrat:

146 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:



Kettenbreite:

280 mm

Bodendruck:

0,43 kg/ cm²

Bodenfreiheit:

295 mm

Watet:

600 mm

Länge über alles:

4420 mm

Länge der Wanne:

4420 mm

Breite:

2060 mm

Höhe:

1990 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

MG-Blende:

Aufbauten hinten:

13 mm/ 68 Grad

13 mm/ 68 Grad

13 mm/ 71 - 90 Grad

6 mm/ 0 Grad

14,5 mm/ abgerundet

14,5 mm/ 70 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Aufbauten vorn:

Aufbauten seitlich:

Aufbauten oben:

13 mm/ 63 Grad

13 mm/ 90 Grad

6 mm/ 0 – 7 Grad

14,5 mm/ 70 Grad

14,5 mm/ 68 Grad

8 mm/ 0 Grad



Um große Kampfverbände möglichst nah an der Frontlinie führen zu können wurde schon 1934 nach einem Panzerfahrzeug gesucht. Man fand im Panzer I eine Grundlage, auf die aufgebaut werden konnte. Hierbei griff man auf die Fahrzeuge der Ausführung A zurück, denen man den Turm abnahm. Statt des Turmes, setzte man einen großen Aufbau aus 14,5 mm dicken Panzerblechen auf die Wanne. Der Ein- und Ausstieg war durch eine Zweiflügeltür an der linken Seite des Panzers gewährleistet. Ein in der Aufbautenfront befindliches 7,92 mm MG 34 bildete die Bewaffnung (900 MG-Patronen den Munitionsvorrat). Drei Mann stellten die Besatzung (Kommandant, Funker und Fahrer). Im Verlauf der Serienfertigung erhielt der Kleine Panzerbefehlswagen eine Kommandantenkuppel auf der rechten Seite des Aufbaues (Das war mit der Umstellung auf Fahrgestelle der Ausführung B verbunden). Das gab dem Kommandanten die Möglichkeit, dass er das Gefechtsfeld aufklären konnte, ohne die Luken öffnen zu müssen. Zu Beginn der Herstellung basierten die Panzer auf der Wanne des Panzer I Ausführung A (Siehe Fahrleistungen des Panzer I Ausführung A), später dann der Ausführung B. Von 1935 bis 1937 wurden insgesamt 184 Exemplare des Kleinen Panzerbefehlswagen erzeugt.
