Panzer II





Ausführung

c





Sd. Kfz. 121

Typ



„3/LaS 100“

Hersteller:



ALKETT, DAIMLER-BENZ, , FAMO,

HENSCHEL, MAN, MIAG, WEGMANN

Stückzahl:

zirka 200

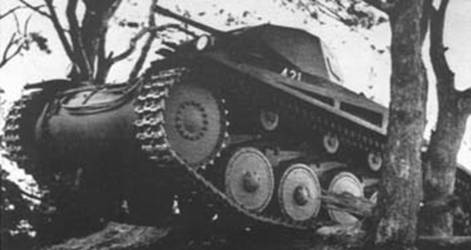

Das neue Laufwerk des Panzer II

Ausführung c verbesserte die Fahr-

eigenschaften im Gelände und auf

der Straße.

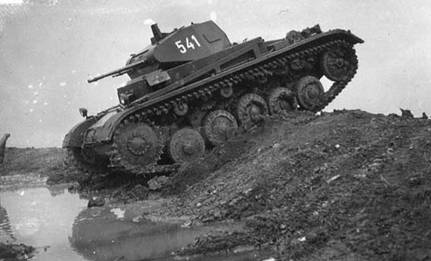

Panzer II Ausführung c (Sd. Kfz. 121)













Die abgerundete Wannenfront und das 5-Laufrollen-Laufwerk identifizieren dieses Fahrzeug als Panzer II Ausführung c.



Klasse:

leichter Kampfpanzer

Bewaffnung:



1x 2 cm KwK 30 L/55

1x 7,92 mm MG 34

Besatzung:

3

Kampfgewicht:

8,9 Tonnen

Motor:

Leistung:

6 Zylinder Maybach HL 62 TR

140 PS

Hubraum:

6.191 ccm

Kühlung:

Wasser

Leistungsgewicht:

15,73 PS/ Tonne

Reichweite:

Straße:

190 km



Gelände:

125 km

Kraftstoffvorrat:

170 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:



Kettenbreite:

300 mm

Bodendruck:

0,62 kg/ cm²

Bodenfreiheit:

345 mm

Watet:

925 mm

Länge über alles:

4810 mm

Länge der Wanne:

4810 mm

Breite:

2223 mm

Höhe:

1990 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

14,5 mm/ 81 Grad

14,5 mm/ 90 Grad

14,5 mm/ 81 – 84 Grad

5 mm/ 0 Grad

14,5 mm/ abgerundet

14,5 mm/ 68 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

14,5 mm/ abgerundet

14,5 mm/ 90 Grad

10 mm/ 0 – 9 Grad

14,5 mm/ abgerundet

14,5 mm/ 68 Grad

10 mm/ 0 – 4 Grad



Erneute Umgestaltungen führten zur letzen Vorserienausführung. Ein neues Laufwerk mit 5 mittelgroßen Laufrollen je Fahrzeugseite, die an viertelelliptischen Federn befestigt waren, kennzeichnete nun das Fahrzeug. Außerdem modifizierte man die Lichtanlage und verstärkte den Panzerschutz der Kraftstoffbehälter. Diese Neuerungen ließen das Gesamtgewicht auf 8,9 Tonnen ansteigen. An der Produktion des Panzer II Ausführung c beteiligten sich zahlreiche deutsche Rüstungshersteller. Etwa 200 Exemplare wurden ab März 1937 gefertigt.
