Panzer III





Ausführung

B





Sd. Kfz. keine

Werksbezeichnung



„2/ZW“

Hersteller:



DAIMLER-BENZ



Stückzahl:

15

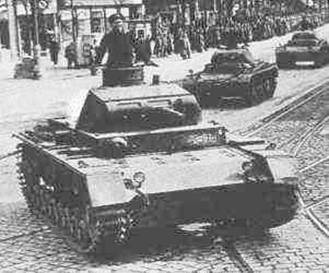

Eine Kolonne von Panzer III Aus-

führung B fährt durch eine städtische

Parade.

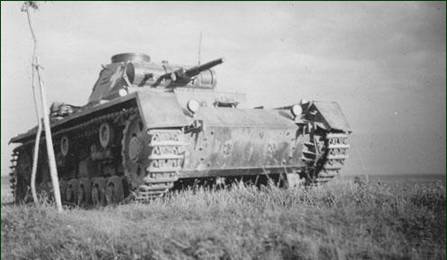

Panzer III Ausführung B













Die hohe Kommandokuppel der ersten Panzer III wirkte sehr kennzeichnend.







Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 3,7 cm KwK L/45

3x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

15,9 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 108 TR

250 PS

Hubraum:

10.838 ccm

Kühlung:

Wasser

Leistungsgewicht:

15,72 PS/ Tonne

Reichweite:

Straße:

165 km



Gelände:

95 km

Kraftstoffvorrat:

300 Liter

Höchstgeschwindigkeit

Straße:

35 km/h



Gelände:

19 km/h

Kettenbreite:

360 mm

Bodendruck:

0,65 kg/ cm²

Bodenfreiheit:

375 mm

Watet:

800 mm

Länge über alles:

6000 mm

Länge der Wanne:

6000 mm

Breite:

2870 mm

Höhe:

2450 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

14,5 mm/ 81 Grad

14,5 mm/ 90 Grad

14,5 mm/ 77 - 80 Grad

14,5 mm/ 0 Grad

14,5 mm/ abgerundet

14,5 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

14,5 mm/ 69 Grad

14,5 mm/ 90 Grad

18 mm/ 0 Grad

14,5 mm/ 75 Grad

14,5 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Bei der Ausführung B des Panzer III gab es Änderungen am Laufwerk. Es gab nun 8 kleine Laufrollen pro Seite, die paarweise angeordnet waren und an 2 halbelliptischen Blattfedern hingen. Außerdem verfügte das Laufwerk über drei Stützrollen anstelle von zwei. Die Fahrzeuglänge stieg auf 6000 mm und die Höhen- und Breitenmaße wandelten sich geringfügig. Die Form der Kommandokuppel wurde einigen Modifikationen unterworfen. Bedingt durch die konstruktions-bedingten Veränderungen, erhöhte sich das Gesamtgewicht des Fahrzeugs auf 15,9 Tonnen. Es gingen 15 Exemplare an die Panzertruppe.
