Panzer III





Ausführung

H





Sd. Kfz. 141

Werksbezeichnung



„7/ZW“

Hersteller:



ALKETT, DAIMLER-BENZ, FAMO, HEN-

SCHEL, MAN, MIAG, MNH, WEGMANN

Stückzahl:

308

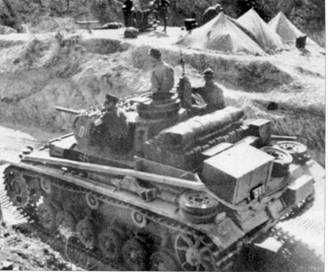

Dieser Panzer III Ausführung H be-

findet sich auf Feindfahrt. Beachtlich

ist die hohe Anzahl von zusätzlichen

Ausrüstungsgegenständen auf dem

hinteren Bereich der Wanne.































Panzer III Ausführung H (Sd. Kfz. 141)

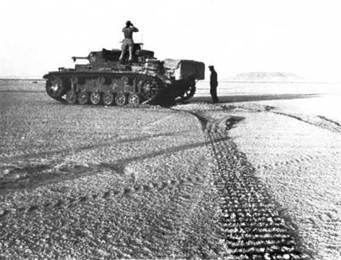

In Afrika war der Panzer III lange Zeit die Hauptwaffe der deutschen Panzertruppe.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 5 cm KwK 39 L/42

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

21,6 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

13,89 PS/ Tonne

Reichweite:

Straße:

165 km



Gelände:

95 km

Kraftstoffvorrat:

320 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:

19 km/h

Kettenbreite:

400 mm

Bodendruck:

0,93 kg/ cm²

Bodenfreiheit:

385 mm

Watet:

800 mm

Länge über alles:

5520 mm

Länge der Wanne:

5520 mm

Breite:

2950 mm

Höhe:

2500 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

30 + 30 mm/ 81 Grad

30 mm/ 90 Grad

30 + 30 mm/ 77– 80 Grad

14,5 mm/ 0 Grad

30 mm/ abgerundet

30 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

30 + 30 mm/ 69 Grad

30 mm/ 90 Grad

18 mm/ 0 Grad

30 mm/ 75 Grad

30 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Einigen Veränderungen unterlag die Ausführung H des Panzer III. Die Wannenfront und das Wannenheck verstärkte man mit zusätzlich aufgebrachten, 30 mm starken Panzerplatten. Der Turm erhielt Verbesserungen in der Ausstattung und Form. Mittels stärkeren Drehstäben, auf 400 mm verbreiterte Ketten und dem neuen ZF SSG 77 Getriebe konnten die Fahreigenschaften verbessert und Mehrbelastungen durch die erhöhte Panzerung ausgeglichen werden.
