Panzer III





Ausführung

J





Sd. Kfz. 141

Werksbezeichnung

bzw.  141/1

„8/ZW“

Hersteller:



ALKETT, DAIMLER-BENZ, HENSCHEL,

MAN, MIAG, MNH, WEGMANN

Stückzahl:

1549



Eine lange Kolonne von Fahrzeugen

Befindet sich auf dem Vormarsch.

Unter ihnen befinden sich Panzer III

Ausführung J, bewaffnet mit der

5 cm KwK 39 L/42.































Panzer III Ausführung J (Sd. Kfz. 141 bzw. Sd. Kfz. 141/1)

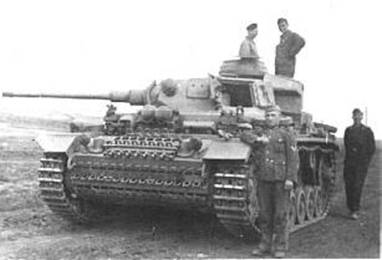

Dieser Panzer III Ausführung J ist mit der 5 cm KwK 39 L/60 ausgestattet.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 5 cm KwK 39 L/42 o. KwK 39 L/60

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

21,5 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

13,95 PS/ Tonne

Reichweite:

Straße:

145 km



Gelände:

85 km

Kraftstoffvorrat:

320 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:

19 km/h

Kettenbreite:

400 mm

Bodendruck:

0,94 kg/ cm²

Bodenfreiheit:

385 mm

Watet:

800 mm

Länge über alles:

5560 mm o. 6412 mm

Länge der Wanne:

5560 mm

Breite:

2950 mm

Höhe:

2500 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

50 mm/ 81 Grad

30 mm/ 90 Grad

50 mm/ 77 - 80 Grad

14,5 mm/ 0 Grad

50 mm/ abgerundet

30 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

50 mm/ 69 Grad

30 mm/ 90 Grad

18 mm/ 0 Grad

30 mm/ 75 Grad

30 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Ein weiterer Schritt in der Entwicklung des Panzer III war die Ausführung J. Die verbesserte Panzerung an der Wannenfront, Wannenheck und der Turmblende mit einer homogenen 50 mm starken Panzerplatte, erhöhte den Schutz für die Besatzung und Kampfwagenkanone. Das 7,92 mm MG 34 im Bug verbarg sich jetzt hinter der neuen Kugelblende 50. Die späteren Fahrzeuge dieser Ausführung wurden durchschlagskräftiger bewaffnet. Statt der 5 cm KwK 39 L/42, baute man die neue 5 cm KwK 39 L/60 ein. Um diese Panzerfahrzeuge unterscheiden zu  können, erhielten die mit der 5 cm KwK 39 L/60 bewaffneten Exemplare die Nummerierung Sd. Kfz. 141/1. Auch differenzierte die Gesamtfahrzeuglänge, da die letztere Variante einen deutlichen Rohrüberstand im Bezug zur Fahrzeugwanne besaß (Länge über alles: Sd. Kfz. 141: 5560 mm, Sd. Kfz. 141/1: 6270 mm). Das durch die verbesserte Bewaffnung entstandene Mehrgewicht wurde mit einer Verringerung des Munitionsbestandes ausgeglichen (Granatpatronen: Sd. Kfz. 141: 99 Stück, Sd. Kfz. 141/1: 84 Stück). Die Ausführung J (Produktionszeitraum: Juni 1942 bis Dezember 1943) war mit 1549 Exemplaren der zahlenstärkste Vertreter des Panzer III.
