Panzer III





Ausführung

M





Sd. Kfz. 141/1

Werksbezeichnung



„10/ZW“

Hersteller:



MAN, MIAG, MNH, WEGMANN



Stückzahl:

250

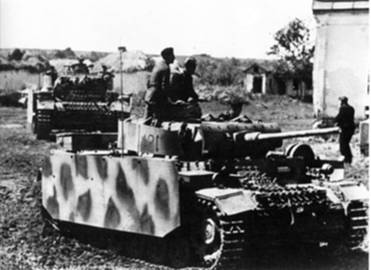

Die neu eingeführten Schürzen

hatten die Aufgabe, Feuer von

kleinkalibrigen Waffen und Hohl-

ladungsgeschossen abzulenken,

sodass sie die Hauptpanzerung nicht

erreichten.



























Panzer III Ausführung M (Sd. Kfz. 141/1)

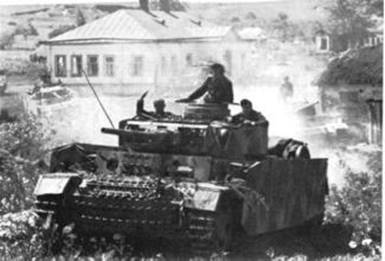

Dieser Panzer III Ausführung M, mit seitlichen Schürzen, fährt gegen feindliche Stellungen.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 5 cm KwK 39 L/60

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

22,7 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

13,22 PS/ Tonne

Reichweite:

Straße:

155 km



Gelände:

95 km

Kraftstoffvorrat:

320 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:

19 km/h

Kettenbreite:

400 mm

Bodendruck:

0,94 kg/ cm²

Bodenfreiheit:

385 mm

Watet:

1300 mm

Länge über alles:

6412 mm

Länge der Wanne:

5560 mm

Breite:

2970 mm (3410 mm mit Schürzen)

Höhe:

2500 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

50 + 20 mm/ 81 Grad

30 mm/ 90 Grad

50 mm/ 77 - 80 Grad

14,5 mm/ 0 Grad

50 + 20 mm/ abgerundet

30 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

50 mm/ 69 Grad

30 mm/ 90 Grad

18 mm/ 0 Grad

57 mm/ 75 Grad

30 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Ab Oktober 1942 lief die Herstellung der Ausführung M des Panzer III an. Äußerlich erkennbar war diese Ausführung durch die erstmals angebrachten Nebelkerzenwerfer und eine neue Auspuffanlage, welche die maximale Wattiefe auf 1300 mm anhob. Im Verlauf der Serienfertigung stattet man die Panzerfahrzeuge mit 5 mm starken Schürzen an den Turm- und Wannenseiten aus , um so den Schutz vor Hohlladungsgeschossen zu verbessern. Bei denen mit Schürzen ausgestatten Panzerfahrzeugen erhöhte sich die Gesamtbreite auf 3410 mm. Alternativ konnten die Panzer III Ausführung M auch die 1350 kg schwere Ostkette aufziehen. Die Breite stieg dann auf 3266 mm. Zudem besaß die Ausführung M einen veränderten Bordmunitionsvorrat (Für die zwei 7,92 mm MG 34: 3800 Patronen, für die 5 cm KwK 39 L/60: 84 Granatpatronen). Bis Februar 1943 liefen 250 Panzer III Ausführung M vom Band.
