Panzer IV





Ausführung

D





Sd. Kfz. 161

Typ



„4/BW“, „5/BW“

Hersteller:



KRUPP



Stückzahl:

232

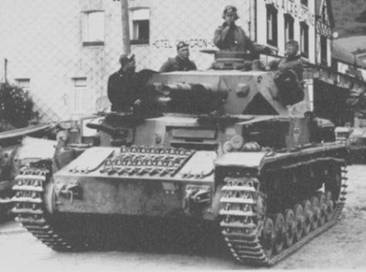

Hier ist die wieder eingeführte

Kugelblende für den Funker zu

sehen.



































Panzer IV Ausführung D (Sd. Kfz. 161)

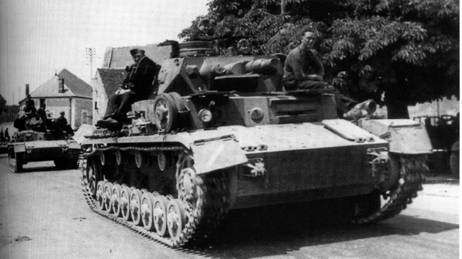

Eine Kolonne Panzer IV fährt durch die Straßen.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 7,5 cm KwK 37 L/24

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

20,0 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

15,00 PS/ Tonne

Reichweite:

Straße:

190 km



Gelände:

130 km

Kraftstoffvorrat:

470 Liter

Höchstgeschwindigkeit

Straße:

42 km/h



Gelände:

20 km/h

Kettenbreite:

380 mm

Bodendruck:

0,83 kg/ cm²

Bodenfreiheit:

400 mm

Watet:

1000 mm

Länge über alles:

5920 mm

Länge der Wanne:

5920 mm

Breite:

2840 mm

Höhe:

2680 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

30 mm/ 81 Grad

20 mm/ 90 Grad

20 mm/ 80 Grad

10 mm/ 0 Grad

35 mm/ abgerundet

20 mm/ 65 – 90 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

30 mm/ 78 Grad

20 mm/ 90 Grad

12 mm/ 0 – 5 Grad

30 mm/ 80 Grad

20 mm/ 65 Grad

10 mm/ 0 – 7 Grad



In die Ausführung D des Panzer IV ließ man die bei Auseinandersetzungen gewonnen Erfahrungen einfließen. Hierzu überarbeitete man die Panzerung (Verstärkung der Panzerung an den Seiten und Rückseite der Fahrzeugwanne und es Fahrzeughecks). Zudem verstärkte man die Turmblende und verlegte sie in den äußeren Bereich des Turmes. Der Funker erhielt wieder eine Kugelblende für ein 7,92 mm MG 34. Dem entsprechend wurde auch der Bestand an MG-Munition erhöht (2700 Patronen für die zwei 7,92 mm MG 34). Das Kampfgewicht stieg auf 20,0 Tonnen an. 232 Panzer IV Ausführung D verließen zwischen September 1939 bis August 1940 die Fertigungshallen.
