Panzer IV





Ausführung

E





Sd. Kfz. 161

Typ



„6/BW“

Hersteller:



KRUPP



Stückzahl:

223

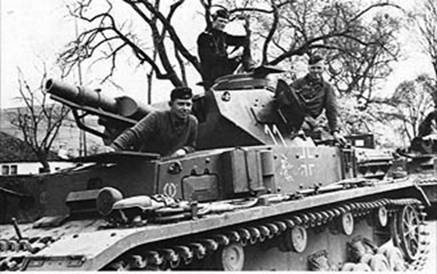

Die aufgeschraubten Panzerplatten

erhöhten den Schutz für die Be-

satzung.



































Panzer IV Ausführung E (Sd. Kfz. 161)

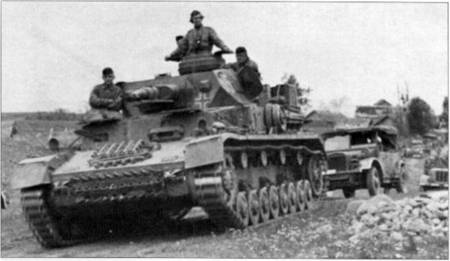

Eine Fahrzeugkolonne befindet sich auf einem Straßenmarsch.  Die Panzerbesatzung hat

zusätzliche Ausrüstungsgegenstände auf dem Heckbereich ihres Panzer IV Ausführung E

verstaut.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 7,5 cm KwK 37 L/24

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

22,0 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

13,64 PS/ Tonne

Reichweite:

Straße:

190 km



Gelände:

130 km

Kraftstoffvorrat:

470 Liter

Höchstgeschwindigkeit

Straße:

42 km/h



Gelände:

20 km/h

Kettenbreite:

380 mm

Bodendruck:

0,91 kg/ cm²

Bodenfreiheit:

400 mm

Watet:

1000 mm

Länge über alles:

5920 mm

Länge der Wanne:

5920 mm

Breite:

2840 mm

Höhe:

2680 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

30 + 30 mm/ 81 Grad

20 + 20 mm/ 90 Grad

20 mm/ 80 Grad

10 mm/ 0 Grad

35 mm/ abgerundet

20 mm/ 65 – 90 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

50 mm/ 78 Grad

20 mm/ 90 Grad

12 mm/ 0 – 5 Grad

30 mm/ 80 Grad

20 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Die Ausführung E besaß einen erneut verstärkten Panzerschutz. Teils wurde die Panzerung dicker gestaltet (Unterer Wannenbug) oder es wurden punktuell zusätzliche Panzerplatten mittels Schraubverbindungen angebracht (Oberer Wannenbug und Wannenbereich seitlich oben). Zudem erhielt der Kommandant eine neue Kommandokuppel. Diese fand auch in späteren Ausführungen ihre Verwendung. Die Laufrollen erhielten verbesserte Abdeckungen, welche die Schmierungsarbeiten vereinfachten und neue Ketten kamen zum Einsatz. Für die zwei 7,92 MG 34 erhöhte man den Patronenvorrat auf 3150 Schuss. Die Neuerungen ließen das Kampfgewicht auf 22,0 Tonnen ansteigen. Im Verlauf der Produktion (September 1940 bis Mai 1941) erhielten die Panzer IV Ausführung E im hinteren Turmbereich einen Staukasten (Andere Panzerfahrzeuge wurden damit nachgerüstet).
